7-kształtne kotwy wpuszczane w kształcie litery L, stal ocynkowana ogniowo/cynk, klasa 8.8, M8-M30

Śruby kotwiące typu 7/L, stal ocynkowana ogniowo/cynk, klasa 8.8, M8-M30

1,Opis:

Podczas instalacji elementów mechanicznych na fundamencie betonowym, koniec śruby w kształcie litery J lub L jest osadzany w betonie do użytku.

Wytrzymałość na rozciąganie śrub kotwiących jest równa wytrzymałości na rozciąganie samego pręta okrągłego. Wielkość jest równa polu przekroju pomnożonemu przez dopuszczalną wartość naprężenia (Q235B: 140MPa, 16Mn lub Q345: 170MPA), co stanowi dopuszczalną nośność na rozciąganie w momencie projektowania.

Śruby kotwiące są zazwyczaj wykonane ze stali Q235, która jest gładka i okrągła. Stal zbrojona (Q345) ma wysoką wytrzymałość, a gwinty używane do produkcji nakrętek nie są tak łatwe jak te wykonane z gładkiej stali okrągłej. W przypadku śrub kotwiących okrągłych, głębokość osadzenia wynosi zazwyczaj 25-krotność ich średnicy, a następnie wykonuje się hak zgięty pod kątem 90 stopni o długości około 120 mm. Jeśli średnica śruby jest bardzo duża (np. 45 mm), a głębokość osadzenia jest zbyt duża, na końcu śruby można przyspawać kwadratową płytę, czyli duży koniec wystarczy (ale są pewne wymagania). Zarówno głębokość osadzenia, jak i zgięty hakmają na celu zapewnienie tarcia między śrubą a fundamentem, zapobiegając wyrwaniu i uszkodzeniu śruby.

Śruby kotwiące można klasyfikować jako śruby kotwiące stałe, śruby kotwiące ruchome, śruby kotwiące rozporowe i śruby kotwiące klejone. Wśród nich, według różnych kształtów, są one klasyfikowane jako: śruby kotwiące w kształcie litery L, śruby kotwiące w kształcie litery 9, śruby kotwiące w kształcie litery U, śruby kotwiące spawane i śruby kotwiące z płytą podstawy.

2,Zastosowania:

Śruby typu J i L to dwa powszechnie stosowane rodzaje śrub kotwiących, wykazujące znaczące różnice w strukturze, wydajności i zastosowaniu.
Różnice konstrukcyjne

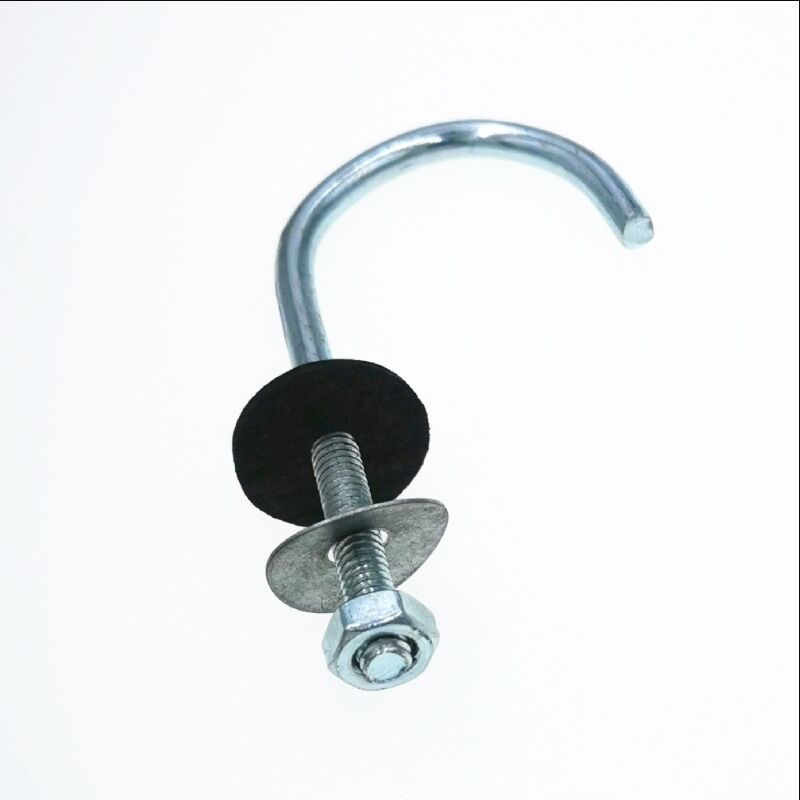

Śruby typu J mają hak o kącie 180 stopni na końcu, przypominający literę "J" lub uchwyt parasola. Ta zaczepiona część zazębia się z prętami zbrojeniowymi w betonie, tworząc mechaniczne połączenie. Śruby typu L mają zagięcie pod kątem prostym 90 stopni na końcu, przypominające literę "L". Siła kotwiczenia jest generowana przez kontakt między częścią pod kątem prostym a betonem.
Różnice w wydajności
Śruby typu J zazwyczaj wykazują o 20% do 30% wyższą odporność na wyrwanie niż śruby typu L. Konstrukcja haka tworzy silniejsze mechaniczne zazębienie, zapobiegając wyrwaniu śruby z betonu. Śruby typu J zazwyczaj posiadają większą nośność i nadają się do konstrukcji ciężkich, poddawanych znacznym obciążeniom. Śruby typu L wykazują lepszą odporność na ścinanie, oferując większą stabilność przeciwko siłom ścinającym poziomym, chociaż ich odporność na wyrwanie jest stosunkowo słabsza.
Złożoność produkcji
Śruby typu J o większych rozmiarach stanowią większe wyzwanie podczas procesów nagrzewania i gięcia, a precyzja produkcji jest trudna do kontrolowania. Zazwyczaj są one zalecane dla rozmiarów M36 i poniżej. Śruby typu L są stosunkowo prostsze w produkcji, oferując szersze zastosowanie i umożliwiając produkcję większych produktów.
Scenariusze zastosowań
Śruby typu J są głównie stosowane w ciężkich projektach budowlanych, takich jak budynki wysokie, mosty i inne wielkoskalowe konstrukcje inżynieryjne. Są one również używane w wieżach przesyłowych i konstrukcjach stalowych chemicznych w przemyśle energetycznym i chemicznym, a także do kotwiczenia fundamentów betonowych pod ciężkie maszyny i duże urządzenia. Śruby typu L są bardziej odpowiednie do lekkich konstrukcji, takich jak słupy oświetleniowe, małe konstrukcje stalowe i billboardy, ogólne instalacje maszynowe oraz w sytuacjach, gdy złożoność obróbki jest czynnikiem decydującym.
Charakterystyka instalacji
Obie metody wykorzystują wstępne osadzanie, wymagające umieszczenia przed zalaniem betonem. Zakrzywiony hak śruby typu J wymaga koordynacji z prętami zbrojeniowymi w celu zwiększenia skuteczności kotwiczenia, a późniejsze regulacje położenia są trudne. Konstrukcja pod kątem prostym śruby typu L ułatwia stosunkowo prostsze pozycjonowanie podczas instalacji, chociaż precyzyjne wyrównanie pozostaje kluczowe.
Wybór materiału
Obie mają podobne materiały, zazwyczaj stal węglową, taką jak Q235, Q345, stal 35 lub stal 45, lub stal nierdzewną, taką jak 304 lub 316. Obróbka powierzchni obejmuje cynkowanie ogniowe, cynkowanie galwaniczne i powłokę epoksydową, a klasy wytrzymałości obejmują 4.8, 6.8, 8.8 i 10.9.
Rekomendacje dotyczące wyboru
Wybierz śruby typu J, gdy wymagana jest wysoka odporność na wyrwanie, znacząca nośność, konstrukcje ciężkie lub środowiska o wysokich wibracjach. Wybierz śruby typu L, gdy potrzebna jest dobra odporność na ścinanie, prostsza produkcja, niższy koszt lub zastosowanie w lekkich konstrukcjach. W praktycznych zastosowaniach inżynieryjnych odpowiedni typ śruby kotwiącej powinien być wybierany na podstawie kompleksowej oceny specyficznych wymagań obciążeniowych, charakterystyki konstrukcyjnej i warunków budowlanych.

Opcje pakowania

Dostępne w małych opakowaniach, opakowaniach kartonowych lub na paletach, aby spełnić Twoje wymagania dotyczące wysyłki i przechowywania.

Informacje o producencie

Wyprodukowano przez JIA SHAN Hardware Company z rygorystycznymi środkami kontroli jakości i inspekcją przed wysyłką.
