M4, M5, M6 J-kształtne śruby hakowe ze stali nierdzewnej, stali węglowej, ocynkowane

Haki typu J ze stali nierdzewnej, stali węglowej, ocynkowane, śruby metalowe typu J, M4, M5, M6

1, Opis:

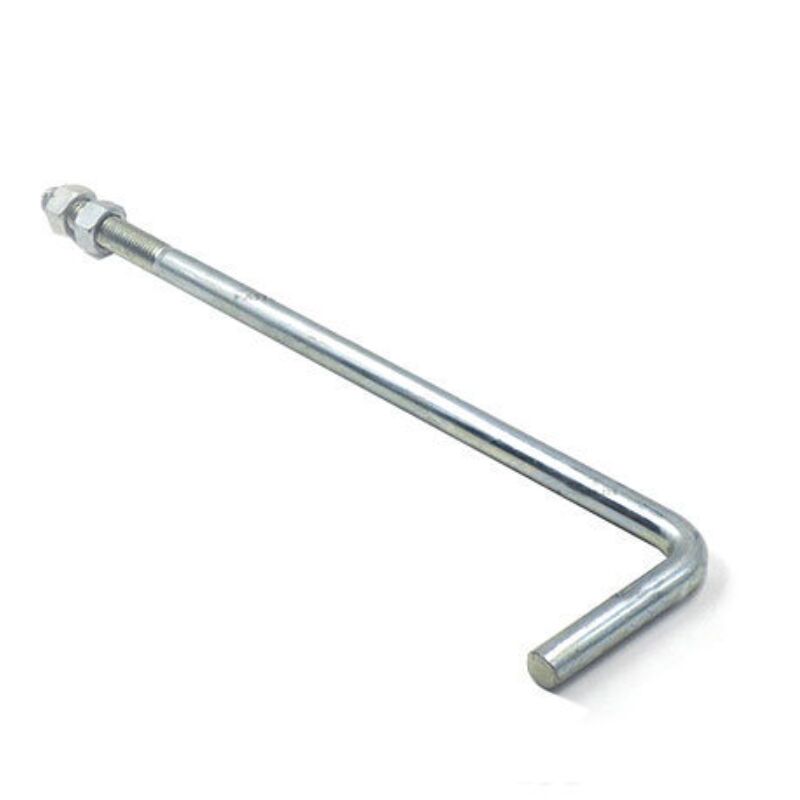

ŚRUBA L (śruba w kształcie litery L/śruba kotwiąca w kształcie litery L) to element złączny w kształcie litery ‘L’, znany również jako śruba kotwiąca pod kątem prostym, śruba kotwiąca w kształcie litery 7 lub śruba kotwiąca z prostym hakiem. Jej główne zastosowania są następujące:
Główne zastosowania
1. Budownictwo i inżynieria lądowa
Mocowanie konstrukcji stalowych: Używane do kotwienia słupów stalowych, belek i innych elementów konstrukcyjnych do fundamentów betonowych
Łączenie konstrukcji betonowych: Służy jako element kotwiący łączący fundamenty betonowe z innymi elementami konstrukcyjnymi
Montaż belek i płyt fundamentowych: Mocuje belki i płyty fundamentowe do fundamentów betonowych lub murowanych
2. Montaż urządzeń mechanicznych
Mocowanie podstaw urządzeń: Mocowanie podstaw różnego rodzaju maszyn, zwłaszcza urządzeń bez znaczących wibracji lub uderzeń
Kotwienie ciężkich maszyn: Mocowanie dużych urządzeń i maszyn w branżach takich jak energetyka i przetwórstwo chemiczne
Łączenie fundamentów urządzeń: Łączenie elementów konstrukcyjnych i niekonstrukcyjnych w celu przenoszenia sił rozciągających i ścinających
3. Infrastruktura
Mocowanie słupów oświetleniowych: Mocowanie słupów oświetleniowych, słupów energetycznych itp.
Instalacje drogowe: Mocowanie barier parkingowych, barierek ochronnych, słupów podporowych itp.
Budowa mostów: Łączenie i mocowanie konstrukcji mostowych
4. Zastosowania przemysłowe
Podpory rurociągów: Mocowanie systemów rurociągów tam, gdzie jest to wymagane
Słupy energetyczne: Elementy wbudowane zapewniające stabilność słupa pod obciążeniem i siłami zewnętrznymi

2, Zastosowania:

Cechy i zalety
Wysoka wytrzymałość na rozciąganie, dzięki konstrukcji pod kątem prostym w kształcie litery L zapewniającej lepszą odporność na wyszarpywanie i stabilność w porównaniu do śrub typu J.
Doskonała odporność na ścinanie, ponieważ konfiguracja pod kątem prostym zapewnia większą stabilność przeciwko poziomym siłom ścinającym.
Instalacja zazwyczaj wykorzystuje metodę wbudowaną, stosowaną podczas betonowania.
Typowe materiały obejmują gatunki stali Q235, Q345B i 16Mn, z dostępną stalą 40Cr do zastosowań wymagających wysokiej wytrzymałości.
Ochrona przed korozją Powierzchniowe obróbki, takie jak cynkowanie lub cynkowanie ogniowe, są stosowane w środowiskach zewnętrznych.

porównanie między normą niemiecką (DIN) a normą amerykańską (ANSI/ASME/ASTM) w formacie tekstowym:

Jednostka miary

Norma niemiecka używa systemu metrycznego z pomiarami w milimetrach (mm). Norma amerykańska używa systemu imperialnego z pomiarami w calach.

Standard gwintu

Norma niemiecka stosuje gwinty metryczne oznaczone jako seria M (np. M8, M12, M16). Norma amerykańska stosuje gwinty zunifikowane oznaczone jako UNC dla gwintów grubozwojnych i UNF dla gwintów drobnozwojnych (np. 1/4-20 UNC).

Kąt gwintu

Obie normy mają ten sam kąt gwintu 60 stopni.

Ciśnienie znamionowe

Norma niemiecka używa serii PN, w tym PN6, PN10, PN16, PN25 i PN40. Norma amerykańska używa serii Class, w tym Class 150, 300, 600, 900 i wyższych wartości znamionowych.

Główne regiony zastosowań

Norma niemiecka jest stosowana głównie w Europie i większości części Azji. Norma amerykańska jest stosowana głównie w Ameryce Północnej, w tym w Stanach Zjednoczonych i Kanadzie, a także w Ameryce Łacińskiej.

Organizacja normalizacyjna

Norma niemiecka została ustanowiona przez Deutsches Institut für Normung, co tłumaczy się jako Niemiecki Instytut Normalizacji. Norma amerykańska została ustanowiona przez American National Standards Institute (ANSI) i American Society of Mechanical Engineers (ASME).

Szczegółowe różnice
1. Wymiary i oznaczenie gwintu
Norma niemiecka: M16-2×60 oznacza średnicę nominalną 16 mm, skok 2 mm i długość 60 mm
Norma amerykańska: 1/4-20×3/4 oznacza średnicę nominalną 1/4 cala (około 6,35 mm), 20 zwojów na cal i długość 3/4 cala
Kluczowe różnice:
Amerykańska śruba kalibru 10 ma średnicę trzpienia 4,826 mm, podczas gdy odpowiadająca jej norma niemiecka/chińska M5 ma średnicę dokładnie 5 mm – różnica 0,174 mm, co czyni je niekompatybilnymi.
Amerykański skok gwintu 1/2-13 UNC wynosi około 1,954 mm, podczas gdy odpowiadający mu niemiecki skok gwintu M12×1,75 wynosi 1,75 mm, co wskazuje na różne gęstości gwintów.



Opcje pakowania

Dostępne w małych opakowaniach, opakowaniach kartonowych lub konfiguracjach paletowych, aby spełnić Twoje wymagania dotyczące wysyłki i przechowywania.

Informacje o producencie

Wyprodukowano przez JIA SHAN Hardware Company z rygorystycznymi środkami kontroli jakości i inspekcją przedwysyłkową.
