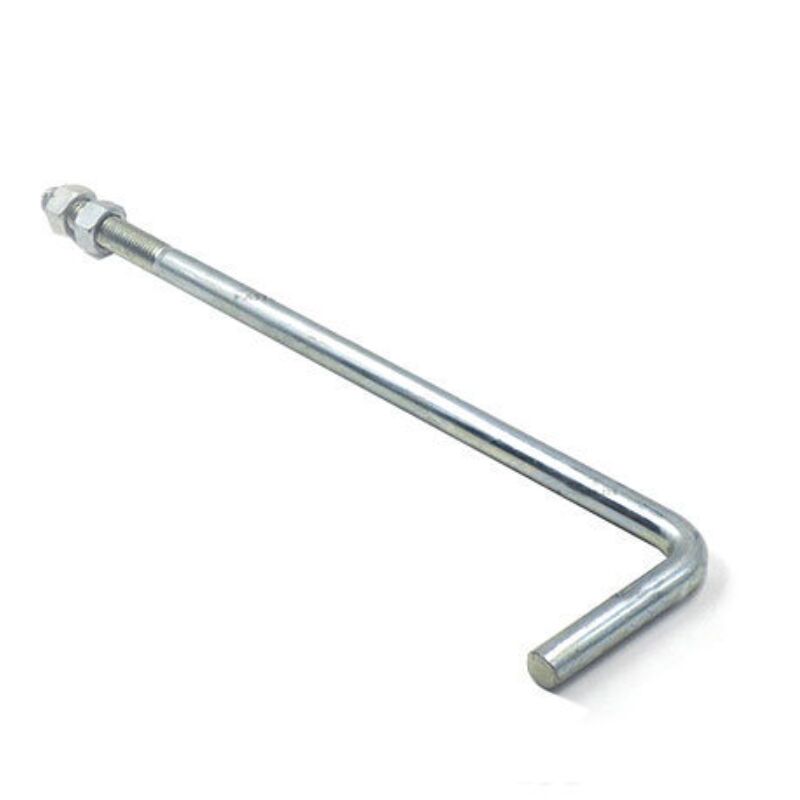

M12 M18 M24 sınıf 4.8 galvanizli J şeklinde kanca metal vidalar Yapısal çelik Metal bina

M12 M18 M24 sınıf 4.8 galvanizli J şeklinde kanca metal vidalar Yapısal çelik Metal bina

1Tasarım:

J-boltlar (J tipi boltlar/J tipi demir boltlar), şemsiye kolu demir boltları veya kanca başlı boltlar olarak da bilinir, aşağıdaki temel özelliklere sahiptir:
Yapısal Özellikler
Tasarım: J-bolt'un ucunda, "J" harfine veya bir şemsiye sapına benzeyen 180° bir kanca bulunur..L-boltların 90° dik açısının aksine, J-tip kanca daha büyük bir demirleme temas alanı sağlar.
Performans Özellikleri
Yüksek Çekilme Direnci: Bireysel kanca tasarımı nedeniyle, J-çark betonda üstün demirleme performansı elde eder.J-boltlar genellikle L-boltlardan% 20-30 daha fazla çekme direnci gösterirKanca tasarımı daha güçlü bir mekanik birbirine bağlanma etkisi yaratır, bultun betondan çekilmesini önler.
Yüksek yük kapasitesi: J-boltlar genellikle daha fazla yük taşıma kapasitesine sahiptir, bu da onları önemli yüklere maruz kalan ağır görev yapıları için uygundur.Tasarımları dikey çekim kuvvetlerine üstün direnç sağlar.
Üstün Sismik Performans: Kanca tasarımı, depremler gibi dinamik yükler ve titreşim koşulları altında daha fazla istikrar gösterir.endüstriyel binalar ve makine temelleri de dahil olmak üzere yüksek titreşim ortamları için ideal hale getirir.

2Uygulamalar:

Özellikleri ve Avantajları
Yüksek germe dayanıklılığı, L şeklindeki dik açılı tasarımla J-çubuklara kıyasla üstün çekme direnci ve istikrarı sunar.
Doğru açılı yapılandırma, yatay kesme kuvvetlerine karşı daha fazla istikrar sağladığı için mükemmel kesme direnci.
Kurulum genellikle beton dökme sırasında dahil edilen gömülü yöntemi kullanır.
Yaygın malzemeler arasında Q235, Q345B ve 16Mn çelik sınıfları bulunur ve 40Cr yüksek dayanıklılıklı uygulamalar için kullanılabilir.
Korrozyondan Koruma Galvanize veya sıcak dip galvanize gibi yüzey işlemleri açık hava ortamları için uygundur.

Alman Standartı (DIN) ile Amerikan Standartı (ANSI/ASME/ASTM) arasındaki metin biçimindeki karşılaştırma:

Ölçüm Birimi

Alman Standartı, ölçümleri milimetre (mm) olan metrik sistemi kullanır. Amerikan Standartı, ölçümleri inç olan imparatorluk sistemini kullanır.

İp standartı

Alman Standartı, M serisi (örneğin M8, M12, M16) olarak adlandırılan metrik iplikleri kullanır.Amerikan Standartı, kaba iplikler için UNC ve ince iplikler için UNF olarak adlandırılan birleşik iplikleri kullanır (örneğin 1/4-20 UNC).

Filtreler açısı

Her iki standart da aynı 60 derecelik iplik açısını paylaşıyor.

Basınç derecesi

Alman Standartı, PN6, PN10, PN16, PN25 ve PN40'ı içeren PN serisini kullanır.

Birincil Uygulama Bölgeleri

Alman Standartı öncelikle Avrupa'da ve Asya'nın çoğu yerinde uygulanır. Amerikan Standartı, Amerika Birleşik Devletleri ve Kanada'nın yanı sıra Latin Amerika da dahil olmak üzere Kuzey Amerika'da uygulanır..

Standart Organizasyon

Alman Standartı, Alman Standartlaştırma Enstitüsü'ne tercüme edilen Deutsches Institut für Normung tarafından oluşturulur.Amerikan Standartı, Amerikan Ulusal Standartlar Enstitüsü (ANSI) ve Amerikan Makine Mühendisleri Derneği (ASME) tarafından belirlenmiştir.

Ayrıntılı Farklar
1Boyut ve iplik adı
Alman Standart: M16-2×60 16 mm nominal çap, 2 mm mesafe ve 60 mm uzunluk gösterir
Amerikan Standartı: 1/4-20×3/4 1/4 inç (yaklaşık 6.35mm) nominal çapı, inç başına 20 iplik ve 3/4 inç uzunluğu gösterir
Önemli Farklar:
Amerikalı standart 10 kalibreli vida 4,826 mm çapında bir sapı çapına sahiptir, karşıt Alman/Çin standardı M5'in çapı tam olarak 5 mm'dir. 0,174 mm farkı vardır.Onları birbirleriyle değiştirilemez hale getirir..
Amerikan standardı 1/2-13 UNC pitch yaklaşık 1.954mm, karşıt Alman standardı M12×1.75 pitch ise 1.75mm'dir.



Ambalaj Seçenekleri

Nakliye ve depolama gereksinimlerinizi karşılamak için küçük ambalaj, karton ambalaj veya palet konfigürasyonlarında mevcuttur.

Üretici Bilgisi

JIA SHAN Donanım Şirketi tarafından katı kalite kontrol önlemleri ve sevkiyat öncesi denetim ile üretilmiştir.
