M4 M16 Kohlenstoffstahl L & J Haken Metallschraube mit Mutter und Unterlegscheibe Klasse 4. Güte 8.8 Gelb verzinkt

• Fester Fußbolzen:Mit Fundament gegossen für Geräte ohne starke Vibrationen/Stöße
• Aktivitätsfußbolzen:Abnehmbarer Typ für schwere Maschinen mit Vibration/Schock
• Expansionsankerbolzen:Für statische/einfache Geräte mit besonderen Installationsanforderungen
• Klebeankerbolzen:Gängige moderne Lösung mit Standardinstallationsmethoden

Bei losen Schrauben: Bewehrungsstäbe um die Schraube schweißen, reinigen und verfugen. Bei Schraubenabweichungen: Position anpassen, je nach Bedarf zuschneiden/verlängern oder Biegemethode zur Korrektur verwenden.

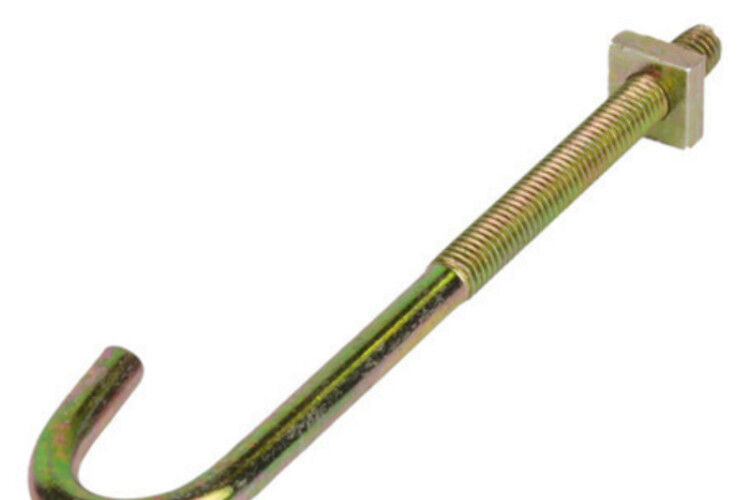

J-Bolzen (auch J-Anker, J-Bolzen genannt) = ein gerader Stab + um 180° gebogener Haken, geformt wie ein großes J. Er hat kein Spreizstück und ist nicht mit Kleber gefüllt.
Es hat kein eigenes Expansionsstück, ist nicht mit Leim gefüllt und verlässt sich auf den im Beton vergrabenen „Haken“, um die Auszugskraft zu absorbieren. Kernmerkmale in 8 Sätzen:
Einzelhakenverankerung
Die Innenseite des Hakens verbeißt sich in den Beton und sorgt für einen rein mechanischen Verriegelungsschlüssel, der ohne Klebstoff zuverlässig funktioniert.
Beständig gegen Herausziehen, aber nicht gegen Scherung
Die Konstruktionsspezifikation sieht den „Haken“ als Zuganker vor. Die seitliche Scherkraft hängt von der Reibung der Grundplatte oder eines anderen Scherschlüssels ab. Erwarten Sie nicht, dass er eine einzelne Scherung trägt.
Spezifikation Obergrenze
Haken müssen heiß gebogen werden, ≥ M39 Festigkeitsverlust in der Heizzone, das standardmäßig empfohlene Maximum bis M36, üblicherweise verwendete Güteklasse 4,6 / 5,6.
Verschüttungstiefe = Lebensader
Mindesteinbautiefe 12 d (d = Durchmesser der Stange) oder das 6-fache des geraden Abschnitts des Hakens, andernfalls scheitert der Auszugstest innerhalb von Minuten.

Geeignet für die Befestigung von Geräten, Stahlkonstruktionsfundamenten, Straßenlaternen, Verkehrsschildern, Pumpen, Kesselinstallationen und vorinstallierten Befestigungen schwerer Geräte.
